Komplettlösung von SUYIN: Mini-USB-ähnlicher 11-Pin-I/O-Steckverbinder für platzsparende SMT-„In-Board“-Montage mit kundenspezifisch kabelkonfektioniertem Gegenstecker kombinierbar

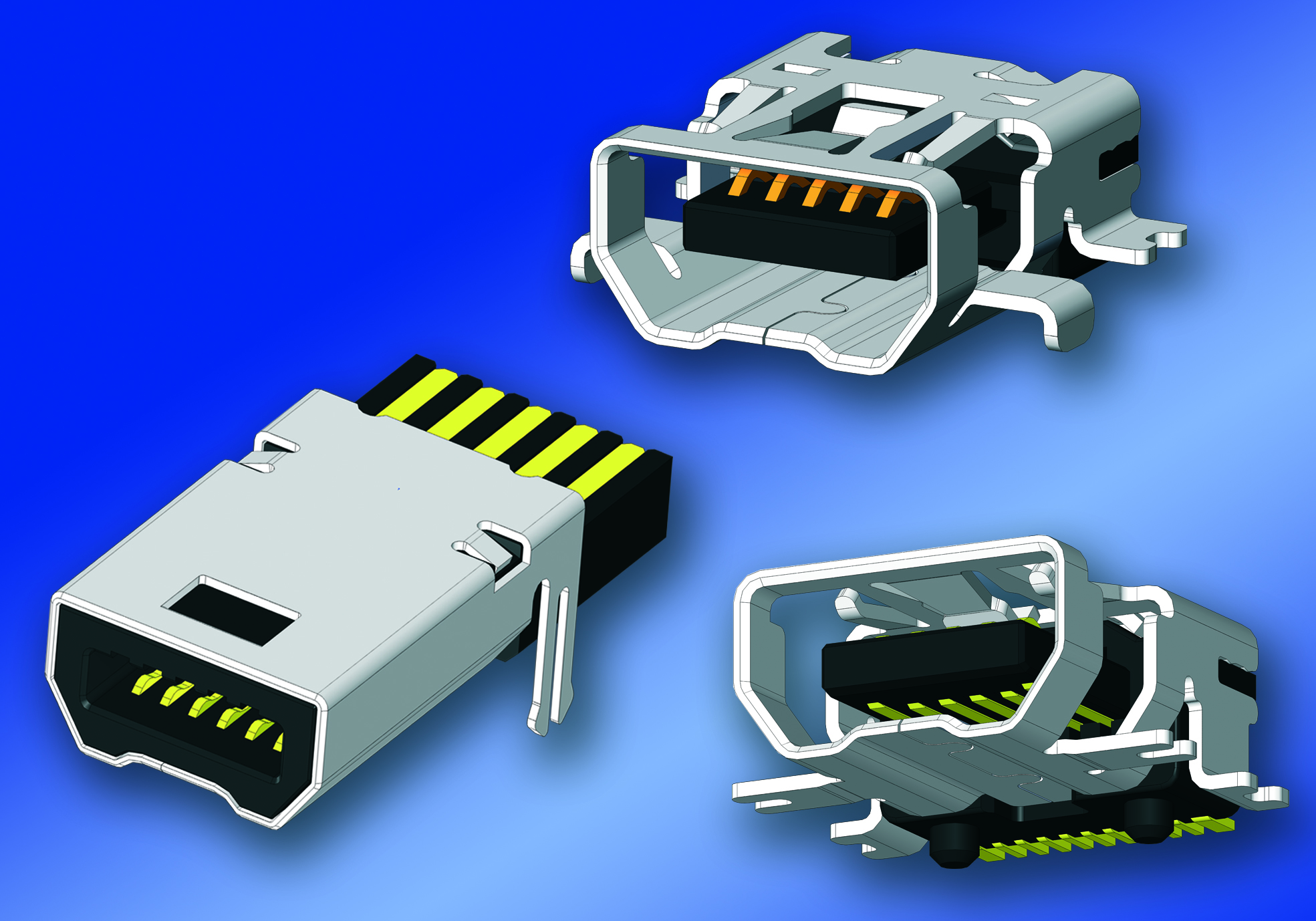

Pfarrkirchen, 29.06.2012 – SUYIN stellt unter der Bezeichnung 020036MB011M50XZR zwei stark miniaturisierte, oberflächenmontierbare Mini-USB-ähnliche I/O-Steckverbinder-Buchsen mit 11 Anschluss-Kontakten vor, die mit zugehörigem Gegenstecker inklusive kundenspezifisch konfektioniertem Kabel geliefert werden können. Je nach Buchsen-Variante betragen die Abmessungen (L x B x H in mm) 9,1 x 10,2 x 4,0 für die Version 00ZR mit SMT- und THT-Lötlaschen, jedoch ohne Positionierzapfen, bzw. 9,1 x 9,5 x 4,0 für die Version 01ZR mit SMT-Lötlaschen und zwei Positionierzapfen. Die Version 00ZR wird in der Leiterplatte versetzt eingebaut (In-Board-Montage) und erreicht dadurch eine stark reduzierte Bauhöhe über der Leiterplatte von nur 2,95 mm. Den dazugehörigen I/O-Gegenstecker 020038FB liefert SUYIN ab definierten Bestellmengen auch fertig konfektioniert als Kabel nach kundenspezifischen Angaben.
Zu den weiteren technischen Kenndaten gehören die Kontaktbelastbarkeit von 30 VAC /1,0 A pro Pin, der Kontaktwiderstand von 50 mΩ (max.), der Isolationswiderstand von 100 MΩ (min. initial) und der Betriebstemperaturbereich von -40 °C bis +105 °C.
Typische Einsatzgebiete der 11-Pin-I/O-Steckverbinder sind Geräte und Systeme der Konsumelektronik wie Mobiltelefone, DECT-Telefone, PDAs, Digital-Kameras, Video-Kameras, MP3-Player oder GPS-Geräte ebenso wie besonders anspruchsvolle Anwendungen in der Industrie- und Automobilelektronik. Die Buchsen werden in Tape & Reel-Verpackung, die Gegenstecker im Tray geliefert und sind ab einer Mindestbestellmenge von 80.000 Stück verfügbar.
Wesentliche technische Daten auf einen Blick:
Typ
I/O-Steckverbinder-System, abgewinkelt Polzahl
11-polig Artikel-Nummer
020036MB011M500ZR: Buchse für In-Board-Montage
020036MB011M501ZR: Buchse für Oberflächenmontage
020038FB011M500ZA: Gegenstecker für Kabelseite
