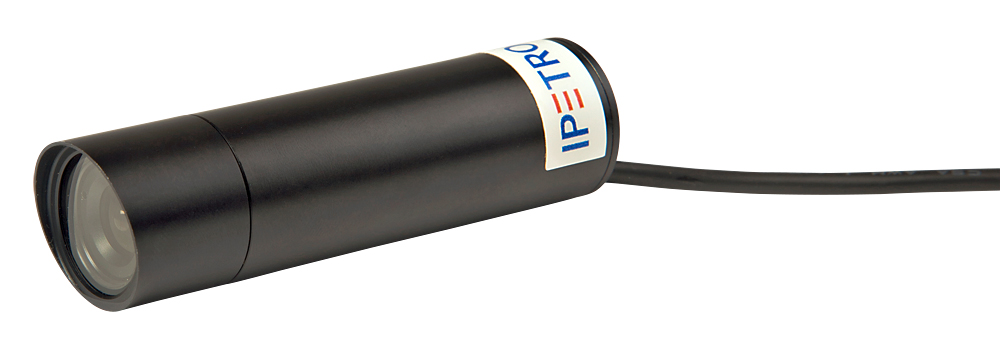

M-LOG Video-Extender und ActionCAM

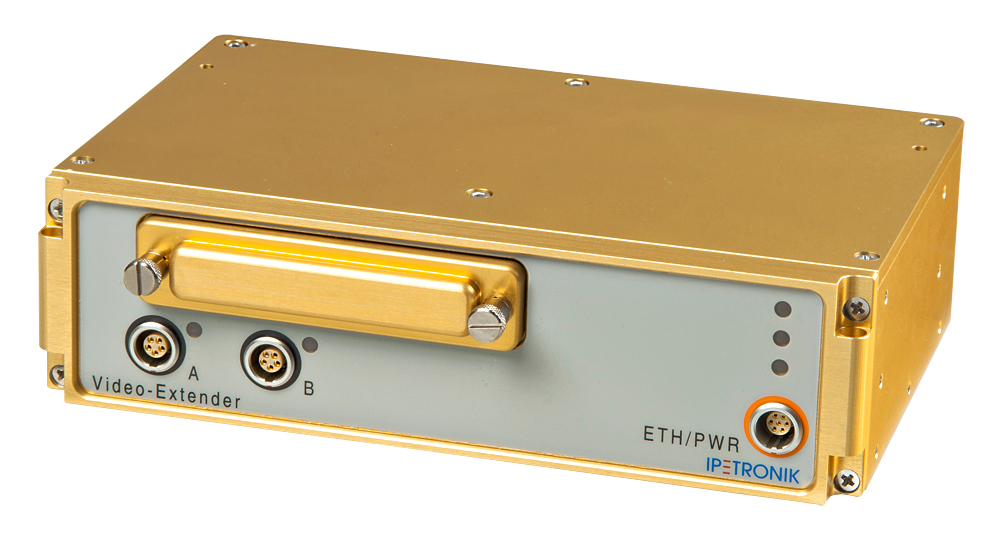

Video-Extender mit zwei oder vier Videokameras für die IPETRONIK-Datenlogger der M-LOG-Serie

14. Juni 2012 – IPETRONIK, einer der weltweit führenden Hersteller für mobile Messtechnik in der Automobilindustrie, erweitert das Funktionsspektrum seiner bewährten Datenlogger-Plattformen der M-LOG-Serie um einen Extender für Videoaufzeichnungen. Das als „M-LOG Video-Extender“ bezeichnete Modul ist als Zwei- und Vier-Kanal-Version inklusive Videokameras erhältlich. Für Anwendungen im Fahrzeuginnenraum konzipiert, ermöglicht der Video-Extender eine ereignisgesteuerte Aufzeichnung mit einstellbarer Pre- und Post-Triggerzeit im Bereich von einer bis 60 Sekunden. Die Videodaten werden mit einer Bildgröße von 720 x 576 Pixel auf einem wechselbaren SSD-Datenträger im Video-Extender gespeichert. Die Auswertung der Videostreams erfolgt mittels der Messsoftware IPEmotion. Der M-LOG Video-Extender hat keine mechanisch beweglichen Teile wie Lüfter oder Festplatte. Er verfügt über hochwertiges, IP-54-geschütztes goldeloxiertes Aluminiumgehäuse mit Abmessungen von 158 mm x 103 mm x 44,5 mm (B x T x H). Zur Spannungsversorgung ist eine Spannung von 9 VDC bis 36 VDC erforderlich. Der Arbeitstemperaturbereich reicht von –20 °C bis +70 °C. Status-LEDs zeigen die Betriebszustände wie Bereitschaft, Daten, Fehler beziehungsweise den Eingangsstatus eines jeden Videokanals an. Im Lieferumfang des M-LOG Video-Extenders sind zwei oder vier Kfz-taugliche CCD-Videokameras enthalten. Die „ActionCAM 700 TVL“ zeichnen sich durch ein robustes, IP 67-geschützes Aluminiumgehäuse mit 75 mm Länge und 21 mm Durchmesser und dank des 1/3-Zoll-Sony-HAD-CCD-Sensors durch hohe Lichtempfindlichkeit aus. Damit sind auch Aufzeichnungen bei geringer Helligkeit von bis zu 0,1 Lux möglich. Die Bilderfassung erfolgt mit 700 horizontalen TV-Zeilen. Die Anzahl der effektiven Pixel (H x V) liegt bei 768 x 494 im NTSC- und bei 752 x 582 im PAL-Modus. Der Weißabgleich geschieht automatisch im Bereich von 1.800 K bis 11.000 K. Die Objektive der ActionCAMs sind wechselbar. Das Standardobjektiv hat eine Brennweite von 4,3 mm und Bildwinkel von 70°. Weitwinkel- und Teleobjektive sind optional mit Brennweiten von 2,9 mm bis 16,0 mm und Bildwinkeln von 120° bis 25° erhältlich. Die Verschlusszeiten liegen zwischen 1/50 und 1/100.000. Die Spannungsversorgung von 12 VDC/100 mA erfolgt über den Video-Extender. Der Arbeitstemperaturbereich der Kamera reicht von –25 °C bis +55 °C. Dazu Harry Störzer, Leiter Applikation & Support bei IPETRONIK: „Mit dem M-LOG Video-Extender bietet IPETRONIK eine professionelle, robuste Lösung für Videoaufzeichnungen im Fahrversuch. Wir haben unsere langjährige Erfahrung in die Entwicklung des Video-Extenders einfließen lassen, um bei bis zu vier parallelen Kanälen die Videostreams zeitsynchron zu den Messdaten aufzeichnen und zum Beispiel unter unserer Messsoftware IPEmotion auch zeitsynchron zu den Messdaten wieder abspielen zu können.“
